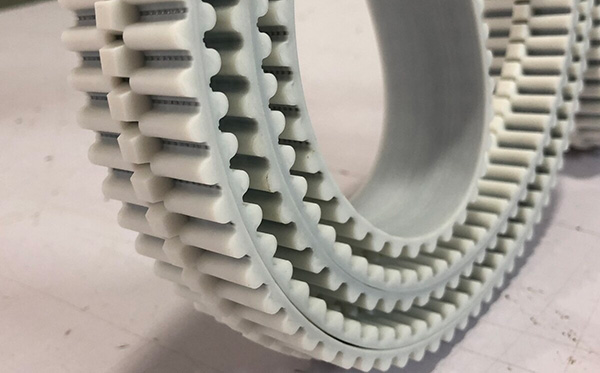

同步帶的齒形主要有梯形齒和弧形齒兩種。而弧齒又分為圓弧齒、平頂圓弧齒和凹頂拋物線齒。那么同步帶的齒形對同步帶傳動有什么影響呢？

       梯形齒是同步帶最早出現的一種齒形，然后又出現單圓弧齒同步帶，它的性能比梯形齒同步帶有所提高，應力分布相對合理。后來又出現一種新型空間圓弧齒同步帶，這種應力集中小，載荷分布合理，傳動能力和壽命高。在后面就出現一種拋物線齒同步帶，該帶齒頂設計成凹形，改善了嚙合工作狀態，又減緩了經濟沖擊，噪音低。

       梯形齒由于嚙合干涉等原因，其齒高和齒厚受到限制，因此其齒強度和承載能力也受到限制。由于運行中不可避免的嚙合干涉，同步帶齒磨損嚴重，容易折斷。此外，由于同步齒高的限制，為了保證在傳遞相同扭矩的情況下不發生跳齒，初始張力比其他新型齒形同步帶要大得多，從而大大縮短了其疲勞壽命，增加了皮帶斷裂的失效形式。

       另一重要方面，STPD，RPP同步帶的帶輪齒比帶齒稍低，使帶齒與輪齒嚙合時，帶齒的頂部沒有抵住帶輪齒槽的底部，從而可以大大減小了帶齒根部的彎曲強度應力及剪切產生應力，使應力在整個帶齒上分布情況趨于穩定均勻。再者，梯形齒同步帶的嚙合方式沖擊這一點在齒根部，而STPD同步帶的嚙合形成沖擊作用點在帶齒齒廓圓弧的中部，從而也減輕了對帶齒根部及抗拉體的損傷。圓弧齒同步帶機構最主要的失效主要形式為帶齒剪切及彎曲運動疲勞問題引起的的帶齒斷裂。

以上是同步帶齒形對同步帶傳動的影響，有不明白的歡迎咨詢iHF合發齒輪廠家。
